Fluorescência de Raios-X (XRF)
XRF para Espessura de Revestimentos
BOWMAN
Materiais, Metais e Ligas Metálicas
Para medir recursos nessa escala, uma câmera com ampliação 140x com um zoom digital ainda maior está incluída. O campo de visão torna-se mais restrito com a ampliação maior, então uma segunda câmera tira uma macro-imagem da parte a ser medida. O sistema de duas câmeras permite que os operadores vejam a parte inteira, cliquem na imagem para ampliar com a câmera de alta resolução e identifiquem o recurso a ser medido.
A base XY programável de alta precisão pode ser usado para selecionar e medir vários pontos; o software de reconhecimento de padrões também pode fazer isso automaticamente. Existe um sistema de mapeamento 2-D que pode ser usado para ver a topografia de uma cobertura sobre a área de superfície de uma peça, como uma pastilha de silicone.

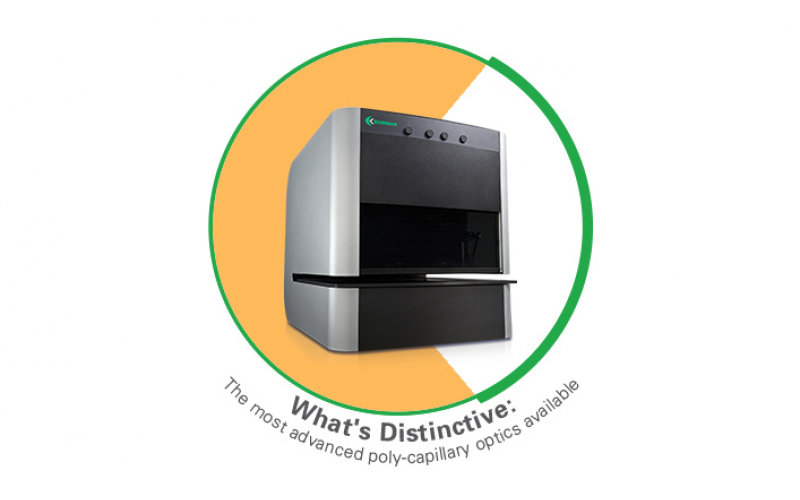

A configuração padrão inclui a ótica de 7.5μm e um detector SDD de alta resolução para processar as taxas de contagem mais altas. Um estágio de amostra XY programável também é padrão. O sistema óptico tem uma distância focal próxima, então as amostras medidas com a Série M devem ser planas.
Agora disponível com opção de mesa estendida
| ENEPIG | Níquel sem Eletricidade | ||||
|---|---|---|---|---|---|
| μm Au | μm Pd | µm Ni | µm NiP | μm% P | |
| Média | 0.043 | 0.08 | 3.72 | 10.202 | 10.17 |
| StdDev | 0.0005 | 0.0009 | 0.00010 | 0.1089 | 0.29 |
| Variação | 0.0015 | 0.0030 | 0.040 | 0.3863 | 0.9900 |
| % RSD | 1.05% | 1.13% | 0.03% | 1.07% | 2.85% |
| Excitação de raios-X: | Óptica Capilar Flex-Beam Alvo de 50 W Mo a 15 FWHM a 17 KeV |
| Detector: | Detector derivado de silicone com resolução 135eV |
| Número de camadas e elementos de analise: |
5 Camadas (4 camadas + base) e 10 elementos em cada camada com análise da composição de até elementos 25 simultaneamente |
| Filtros / Colimadores: | Filtros principais 4 |
| Profundidade focal de saída: | Fixado em 0.15 ″ (3.81 mm) |
| Processamento digital de pulsos: | Analisador digital multicanal 4096 CH com tempo de modelagem flexível Processamento automático de sinal, incluindo correção de tempo morto e correção de pico de escape |
| Computador: | Intel, processador CORE i5 3470 (3.2GHz), memória 8GB DDR3, Microsoft Windows 10 Prof, equivalente em 64 bits |
| Ótica da câmera: | 1/4 ″ (6 mm) CMOS-1280 × 720 resolução VGA, 250X com câmera dupla ou 45X com câmera única em tela de 381 mm (15 ″) |
| Ampliação de vídeo: | Micro de 140X, Zoom digital de 7X, Macro de 9X e visualização de tabela |
| Fonte de energia: | 150W, 100-240 volts, com faixa de frequência de 47Hz a 63Hz |
| Ambiente de trabalho: | 68 ° F (20 ° C) a 77 ° F (25 ° C) e até 98% RH, sem condensação |
| Peso: | 70kg |
| XY programável: | Tamanho da mesa: 431 mm (17 ″) x 406mm (16 ″) | Percurso: alta precisão 165mm (6.5 ″) x 165mm (6.5 ″) Agora disponível com opção de base estendida |
| Dimensões internas: | Altura: 137 mm (5.4 ″), Largura: 310 mm (12 ″), Profundidade: 340 mm (13 ″) |
| Dimensões externas: | Altura: 500 mm (20 ″), Largura: 450 mm (18 ″), Profundidade: 600 mm (24 ″) |
Os equipamentos XRF têm inúmeras aplicações para análise de espessura de revestimento para:
