SKYSCAN 1273

Família:

Análise de Raios-X

Divisão:

Microscopia 3D de Raios X

Marca:

BRUKER AXS

Sectores:

Ambiental, Clínica e Forense, Geologia e Minas, Investigação e Ensino

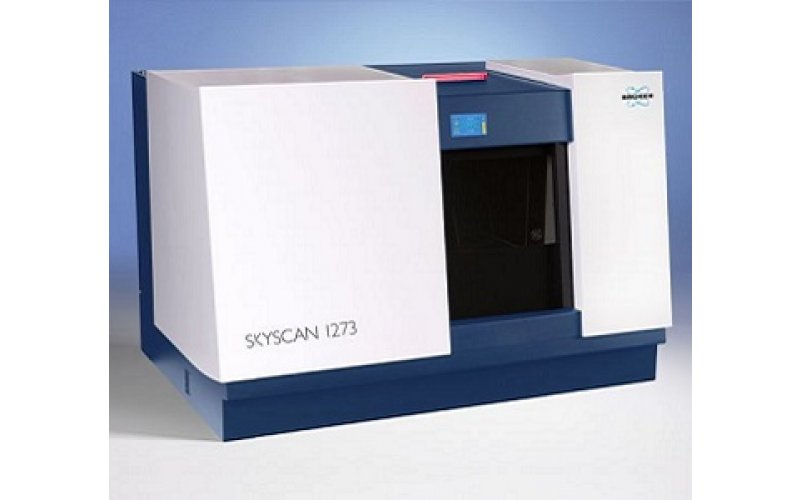

O SKYSCAN 1273 é o mais recente microscópio de raio-X 3D de bancada da Bruker com base na tecnologia de micro-tomografia computadorizada (Micro-CT). Acomoda amostras com até 500 mm de comprimento, 300 mm de diâmetro e peso máximo de 20 kg. A combinação de uma fonte de raios X de alta energia em alta potência e um detetor de painel plano de grande formato com máxima sensibilidade e velocidade proporcionam excelente qualidade de imagem em apenas alguns segundos.

Especificações
Aplicações

SKYSCAN 1273 - Especificações

X-ray source	40-130 kV, max. 39 W, < 5 µm spot size at 4 W
X-ray detector	6-megapixel (3072 x 1944) active pixel CMOS flat-panel detector
Maximum object size	300 mm diameter, 500 mm length, 20 kg
Optional stages	Micro positioning, cooling, heating, compression/tension
Radiation safety

Manufacturing

3D volume rendered aluminum casted water pump body for car engine with color-coded sizes of voids
3072 x 3072 x 1448 pixels, 53 µm isotropic resolution

Manufacturing

3D volume rendered additive manufactured part (3D printing)
3072 x 3072 x 1217 pixels, 34 µm isotropic resolution

Geology, oil/gas exploration

3D volume rendered 200 mm long carbonate drill core, front left corner virtually removed
3072 x 3072 x 9783 pixels, 13 µm isotropic resolution

Bone

Sheep bone 60 mm in size with 2 titanium implants, 5 mm in diameter

Sem ficheiros disponíveis para download.
