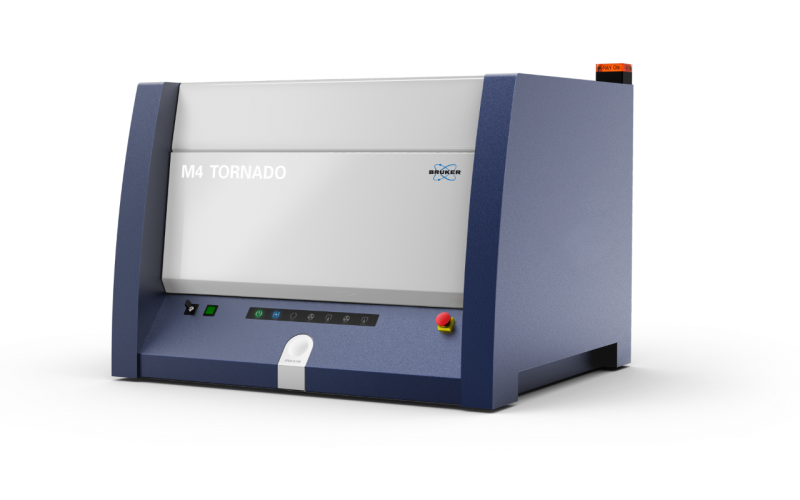

M4 TORNADO

Família:

Análise de Raios-X

Divisão:

Micro Fluorescência de Raios-X

Marca:

BRUKER AXS

Sectores:

Materiais, Metais e Ligas Metálicas

O M4 TORNADO é a ferramenta ideal para a caracterização de amostras utilizando fluorescência de raios X micro de ponto pequeno. As suas medições fornecem informações sobre a composição e a distribuição de elementos, mesmo abaixo da superfície. O espectrómetro micro-XRF da Bruker é otimizado para análises de alta velocidade de pontos, linhas e varreduras de área 2D (mapeamento de elementos) de qualquer tipo de amostra, seja orgânica, inorgânica ou líquida.

Especificações

Tipos de amostras	Sólidos, partículas, líquidos
Tamanho da câmara de amostra	W x D x H: 600 mm x 350 mm x 260 mm
Placa	W x D: 330 mm x 170 mm, max. carga de peso : 7 kg
Atmosfera de medição	Ar ou vácuo ajustável com bomba sem óleo, 20 mbar em < 2 min, sistema opcional de purga de hélio
Caminho da amostra	Deslocamento máximo: L x P x A 200 mm x 160 mm x 120 mm Deslocamento de mapeamento: L x P 190 mm x 160 mm Velocidade de deslocamento: até 100 mm/s com estágio TurboSpeed
Visualização da amostra	Duas imagens simultâneas ao vivo vistas de cima com diferentes ampliações para visão geral da amostra e posicionamento preciso, câmara lateral fisheye para visão geral da câmara de amostra
Excitação	1.º tubo: tubo de raios X de alto brilho com ótica de raios X policapilar Material alvo: Rh (opcionalmente Ag, outros a pedido) Parâmetros do tubo: 50 kV, 30 W Tamanho do ponto: < 20 μm para Mo Ka (17,5 keV) com lente policapilar Filtros: 8 filtros de excitação 2.º tubo opcional: tubo de raios X de foco fino com colimador (0,5 mm, 1 mm, 2 mm) e trocador de colimador de 4 posições opcional Material alvo: W (opcionalmente Rh, Mo, Cu, Cr) Parâmetros do tubo: 50 kV, 40 W Filtros: 8 filtros de excitação
Deteção	Detetores de deriva de silício XFlash®, deteção de Na a Am, utilização simultânea opcional de dois detetores Área do detetor: 30 mm², segundo espectrómetro opcional e área do detetor de 60 mm² Resolução energética: < 145 eV em Mn Ka e taxa de contagem de entrada de 300.000 cps (taxa de contagem Cu > 400.000 cps) Rendimento: taxa de contagem de saída de até 550.000 cps com configuração de detector duplo
Controlo de equipamento	PC de última geração com sistema operativo Windows® Controlo total dos parâmetros do tubo, filtros, microscópios óticos, iluminação da amostra e posicionamento da amostra
Avaliação espectral	Identificação de picos, correção de artefactos e ruído de fundo, cálculo da área dos picos, quantificação com modelos baseados em padrões e sem padrões
Análise de distribuição	Medição “em tempo real”, capacidade HyperMap
Apresentação de resultados	Resultados da quantificação, avaliação estatística, distribuição de elementos (varredura linear, mapeamento)
Requisitos de energia	100 - 240 V (1P), 50/60 Hz
Dimensões	W x D x H: 815 mm x 680 mm x 580 mm, 130 kg*
Qualidade e segurança	DIN EN ISO 9001:2015, certificação CE; sistema totalmente protegido contra radiação; radiação < 1 μSv/h
